省エネ型コンパクト貯湯タンク | 製品情報

コンパクト貯湯タンクは５０％～７０％の大きさで１００％の働きをします。

コンパクト型には当社が開発したシマコ旋回流動システムが装備されています。

これによりタンクの温度が均一化され、タンク容量が１００％有効になります。

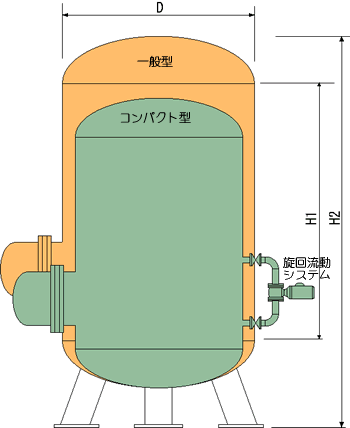

■設計条件により＋２０％程度のサイズの変動が生じます。
■横型の場合もほぼ同様のイメージです。

省エネコンパクト型の特徴

１．	一般型の５０％～７０％の容量で、一般型と同等の能力が出ます。
２．	小型・軽量になりますので、搬入が容易になり、設置スペースが小さくなります。
３．	取り替えの際、旧缶と同じ大きさで能力アップが可能です。
４．	連続給湯しても温度の変化が小さく安定しています。
５．	高性能溶接工場が製作するＳＵＳ４４４製高品質タンクです。
６．	コンパクト型は、給湯量３，０００リットルからコスト安になります。
７．	関連特許－特許第６７２４９６号、特許第６２３１５２号、特許第１６１９１８８号、実用新案第１９２０６４９号

表の数値は

上段：一般型

下段：コンパクト型

コンパクト貯湯タンク縦型の寸法（当社設計基準による）

給湯量
（能力）
ｌ/ｈタンク寸法貯湯容量
（ｌ）

Ｄ（ｍｍ）Ｈ１（ｍｍ）Ｈ２（ｍｍ）

1500 1000 1800 2536 1500

900 1100 1798 800

2000 1100 2000 2774 2000

950 1300 2016 1000

2500 1200 2100 2914 2500

1000 1800 2536 1500

3000 1200 2500 3314 3000

1000 1800 2536 1500

3500 1300 2500 3352 3500

1100 2000 2774 2000

4000 1400 2500 3392 4000

1100 2000 2774 2000

4500 1400 2700 3592 4500

1200 2100 2914 2500

5000 1500 2700 3630 5000

1200 2100 2914 2500

5500 1600 2700 3668 5500

1200 2500 3314 3000

6000 1600 2800 3768 6000

1200 2500 3314 3000

詳しくお知りになりたい方は、お問い合わせのページよりカタログをご請求ください
