製品情報
二重殻タンクの外殻をＦＲＰとし微妙な漏れも検知できる漏洩検知装置を組み込むことが可能な構造になっております。
さらにハンドレーアップ工法により、FRP多重積層一体化仕上げに成功。
全面ハンドレーアップ工法により全く繋ぎ目のない安全構造。

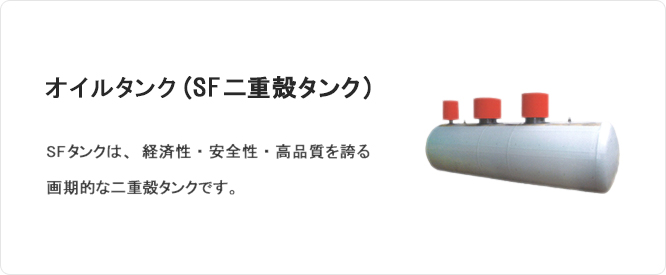

オイルタンク(SF二重殻タンク)
| 呼称容量 (t) |
槽内径 (mm) |
全長 (mm) |
板厚(mm) | 製品重量 (kg) |
全容量 (t) |
|
|---|---|---|---|---|---|---|
| 胴 | 鏡 | |||||
| 1000 | 750 | 2621 | 4.5 | 4.5 | 465 | 1108 |
| 1500 | 850 | 3059 | 4.5 | 4.5 | 545 | 1664 |
| 1900 | 950 | 3117 | 4.5 | 4.5 | 595 | 2111 |
| 2000 | 950 | 3167 | 4.5 | 4.5 | 600 | 2146 |
| 3000 | 1200 | 3118 | 6.0 | 6.0 | 875 | 3326 |
| 4000 | 1300 | 3406 | 6.0 | 6.0 | 995 | 4269 |
| 5000 | 1300 | 4206 | 6.0 | 6.0 | 1165 | 5330 |
| 6000 | 1400 | 4346 | 6.0 | 6.0 | 1275 | 6374 |
| 7000 | 1500 | 4434 | 6.0 | 6.0 | 1380 | 7450 |
| 8000 | 1500 | 5034 | 6.0 | 6.0 | 1530 | 8510 |
| 10000 | 1600 | 5542 | 6.0 | 9.0 | 1895 | 10740 |
| 12000 | 1800 | 5270 | 9.0 | 9.0 | 2715 | 12737 |
| 15000 | 1800 | 6520 | 9.0 | 9.0 | 3265 | 15916 |
| 18000 | 1900 | 7010 | 9.0 | 9.0 | 3670 | 19080 |
| 20000 | 1900 | 7760 | 9.0 | 9.0 | 4020 | 21206 |
| 25000 | 2000 | 8748 | 9.0 | 9.0 | 4715 | 26559 |
| 30000 | 2200 | 8726 | 9.0 | 9.0 | 5180 | 31948 |
| 35000 | 2400 | 8554 | 9.0 | 9.0 | 5560 | 37119 |
| 40000 | 2600 | 8380 | 9.0 | 9.0 | 5930 | 42503 |
| 45000 | 2800 | 8158 | 9.0 | 9.0 | 6250 | 47758 |
| 50000 | 2800 | 9058 | 9.0 | 9.0 | 6865 | 53297 |
| 55000 | 2900 | 9222 | 9.0 | 12.0 | 7690 | 58338 |
| 60000 | 3000 | 9460 | 12.0 | 12.0 | 10145 | 63786 |
