コンプレッサー式全自動空気補給機能付 シマコPS型圧力水槽

圧力水槽による給水方式は、
高架水槽の設置が困難な工場、ゴルフ場などで使用され、
短時間の圧力変動はタンク内の水量で吸収されるため
加圧ポンプの発停頻度を大幅に減らします。
加圧空気が水にとけこみ減圧した分は
コンプレッサーで自動補充します。

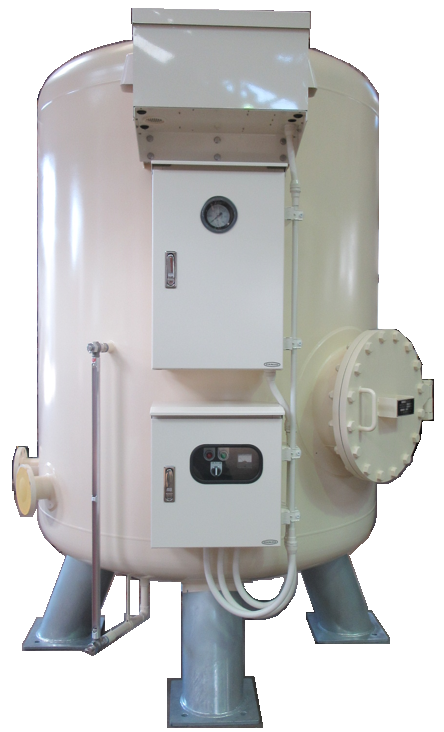

シマコPS型圧力水槽
  • ● ポンプの発停頻度を大幅に抑え、ポンプ寿命を延します。
  • ● コンプレッサーはオイルフリーです。
  • ● 停電時、断水時でも貯水分の使用が可能です。

構成

  • ● 圧力水槽（第二種圧力容器）
  • ● コンプレッサー（オイルフリー）
  • ● 圧力計、圧力スイッチ、レベルセンサー
  • ● 操作盤

実績

  • ● ゴルフ場
  • ● 工場

寸法

　
横型（PS-H） 胴径(D)×胴長(L)
タンク容量 D L
1000 850 1510
2000 1150 1600
3000 1300 1900
4000 1400 2250
5000 1400 2900
6000 1500 3000
7000 1500 3600
8000 1500 4150
9000 1600 4050
10000 1600 4600
縦型（PS-V） 胴径(D)×胴長(H)
タンク容量 D H
1000 900 1300
2000 1200 1450
3000 1400 1600
4000 1500 1850
5000 1600 2050
6000 1600 2550
7000 1700 2650
8000 1800 2700
9000 1900 2700
10000 2000 2700

※ 胴長は胴の直線部長さ

フロー図
